Новинки от OMGA 2008 - расширение модельного ряда линий оптимизации



Новинки итальянской компании OMGA на выставке XYLEXPO 2008 в Милане.

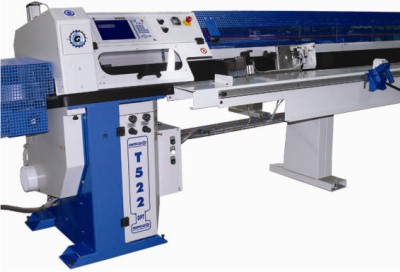

В нынешнем году компания OMGA расширила свой модельный ряд, линий оптимизации, дополнив ее еще одной моделью – Т 522 SNC/OPT.



Как и все станки, выпускаемые OMGA, данная  линия является эталоном надежности и качества.

Основной отличительной чертой станка данной серии является система маркировки дефекта.

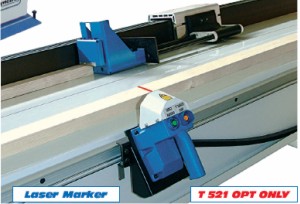

Выделение дефектов и классификация качества
заготовок осуществляются с помощью лазера. Это позволяет осуществлять данные операции без нанесения каких либо отметок на заготовке. Таким образом, данная линия подходит наилучшим образом для уже обработанного материала  (покрашенного, полированного и.т.д.), в тоже время данная система без труда размечает наоборот плохо обработанные заготовки – с большим ворсом после пиления, что связано с большими проблемами на стандартных линиях, где разметка проводится при помощи люминесцентного мелка.

Система чтения и маркировки заготовки лазером позволяет осуществлять данную операцию даже во время резки предыдущей заготовки. Эта же система позволяет определить длину заготовки перед помещением ее в машину. Таким образом каретка-толкатель не делает лишних пробегов, а лишь пробег необходимый для данной заготовки.

Безопасность станка

- станок полностью покрыт специальными  кожухами. Это гарантирует не только защиту, но     и звукоизоляцию, гарантирует также отличную аспирацию
- пневматический вертикальный прижим находящийся в одном цикле с пилой гарантирует надежное фиксирование заготовки и обеспечивает закрытие пилы во время резки
- наклонный на 10* стол обеспечивает  гарантированное базирование материала рядом с бортом

Технические характеристики

- диаметр пилы                                                           450 мм (опция 500 мм.)
- мощность двигателя                                               4,6 кВт.
- диаметр отверстия аспирации                            160мм
- скорость перемещения щипцов                          100 м/мин.
- допускаемое отклонение длины резки             + / - 0,5 мм (стандартная версия)

Так же следует отметить, что при использовании опции  -
магнитная линия точности, можно достичь небывалой точности торцовки:  + / - 0,25 мм


Рабочее сечение заготовки

сечение заготовок с пильным диском 450мм=  300 x 14  ;  275 x 50  ;  245 x 80   ;  200 x 110
- сечение заготовок с пильным диском 500мм=  300 x 50  ;  280 x 80  ;  250 x 110  ;  200 x 140
- максимальный вес заготовки 60 кг.

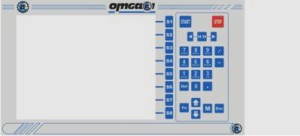

Управление станком



- Большой монитор 10,6" , 640 х 480 pti
- Клавиатура с 32-мя клавишами
- Возможность помещения длин в мм / дюймах / в долях дюйм
- Диагностирование и сообщение ошибок
- Выбор желаемого языка
- Возможность запоминать до 500 циклов, максимальное общее кол-во линии 4000, макс. 99 линий для каждого цикла. Например, 500 циклов с 8-ю линиями / 70 циклов с 57 линиями.
- Серийный порт RS 232
- Порт USB для передачи списков резки и обновления софтвера



-
 Софтвер позволяет полностью оптимизировать заготовку даже с делением на два сорта. Чтение заготовки лазером гарантирует высокую точность и качество, и даёт возможность оператору контролировать все четыре стороны заготовки. Графический дисплей постоянно демонстрирует карту резки и количество кусков     (как уже распиленных, так и оставшихся)  . После чтения и маркировки заготовки на экране  будет выведен предварительный просмотр предполагаемой операции


Цикл работы

Оператор может занести программу работы тремя способами:
- с помощью клавиатуры
- посредством порта USB
- с помощью линии RS 232

Возможно, работать в трёх последовательностях

- распилка по маркировке (только выбраковка)
- распилка по длине (оптимизация на базе выбранных параметров)
- выбраковка и оптимизация (процесс оптимизации и дефекации производятся одновременно на основе выбранных параметров)

Производительность

Производительность изменяется в зависимости от таких параметров, как длина распила, сечение материала, характеристики дерева на входе и количество дефектов, а также от возможности оператора следовать за скоростью станка.

Примеры:

1) Длина заготовки 6 м.       3 дефекта      Средняя длина распиленных кусков 700
Продуктивность: 7,4 м/мин. = 1,23 заготовок/мин. с 12 распилами и 8 кусками для заготовки

2) Длина заготовки 4 м.       3 дефекта      Средняя длина распиленных кусков 700
Продуктивность: 6,5 м/мин. = 1,62 заготовок/мин. с 9 распилами и 5 кусками для заготовки

3) Длина заготовки 4 м.       2 дефекта      Средняя длина распиленных кусков 1200
Продуктивность: 8,5 м/мин. = 2,12 заготовок/мин. с 6 распилами и 3 кусками для заготовки

4) Длина заготовки 6 м.       2 дефекта      Средняя длина распиленных кусков 1100
     Продуктивность:9,7 м/мин. = 1,6 заготовок/мин. с 8 распилами и 5 кусками для заготовки

Осуществляя только оптимизацию, возможно, обрабатывать одновременно несколько заготовок (до достижения макс. сечения), таким образом, возрастает продуктивность.

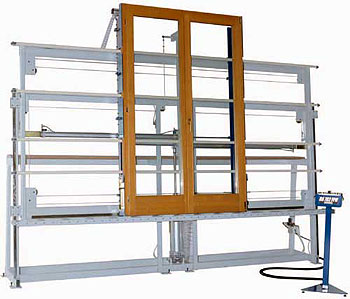

Как и в предыдущих годах, на своем стенде фирма OMGA представила широкую гамму оборудования для сборки и монтажа окон различной конфигурации и сложности, а именно оконные монтажные столы, призванные облегчить процесс обрезки штапика, установки металлического крепежа на рамы, остекления и закрепления армированного стекла – словом, все те операции, где компания всегда предлагает идеальные решения как для промышленного, так и для индивидуального производства.

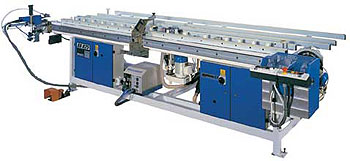

Прекрасным эталоном сочетания функциональности и цены является классический монтажный стол модели BA 825



На нем легко и просто осуществлять целый ряд технологических операций. Например, высверливание отверстия под ручку, которое выполняет инструмент, состоящий из одной фрезерной головы с тремя стержнями. Управление производится с помощью двух кнопок. Инструмент автоматически настраивается для работы с  двумя различными размерами окна. Операция позиционирования осуществляется при помощи двух стопоров, оснащенных убирающимся прижимом для блокировки во время сверления. Скорость вращения фрезы 5.600 об./мин, мощность двигателя 0,74 кВт. Глубина сверления 30-50 мм.

Стол BA 825 позволяет производить измерение и резку фурнитуры с помощью гидравлических ножниц любого типа, а также установку фурнитуры с помощью автоматического шуруповерта, который осуществляет подачу винтов и снабжен специальной системой «motor-stop», обеспечивающей идеальное крепление фурнитуры. Шуруповерт опирается на суппорт, состоящий из звездообразного стопора, отлаженного для четырех различных типоразмеров рам. Для облегчения работы он может оснащаться лазерным указателем.

Резка штапика на столе BA 825 производится торцовочной установкой. При этом рабочий узел наклоняется с помощью пневматики на +/- 450 для одновременной резки сразу двух штапиков. Управление осуществляется с помощью двух кнопок, а поворот на +/- 450 происходит автоматически.

Одиночные и двойные усорезные и отрезные станки – это стандартная продукция компании OMGA, которая по-прежнему занимает ведущее место в ее номенклатуре. Использование новых технологий в сочетании с сорокалетним опытом конструирования позволяет предприятию с гордостью быть постоянно верным своему девизу: «Качество, проверенное временем».



Можно отметить, что в модельном ряде оборудования OMGA имеются и установки для резки под любым углом и алюминиевого профиля.



Они оснащены системой охлаждения инструмента и гидравлического опускания пильных узлов. В сочетании с другими особенностями данных станков, эти функции позволяют получить на выходе высококачественную продукцию.
