Твердотопливные котлы

                                                                                                                                                                                           КОТЛЫ ТВЁРДОТОПЛИВНЫЕ
                                                     (на дровах, щепе, древесных опилках, торфяных брикетах, древесных гранулах (пеллетах)

Акционерное общество “KOMFORTS” основано в 1991 году. В настоящее время АО «KOMFORTS»  - одно из ведущих предприятий теплоэнергетики в Балтии, специализирующегося в проектировании, изготовлении, строительстве и монтаже котельных  и теплотехнического оборудования.
Специалисты АО “KOMFORTS” за эти годы разработали 95 различных моделей теплотехнического оборудования. В проектировании применяются новейшие компьютерные программы, которые обеспечивают высокое качество проектирования оборудования и котельных. В проектах применяется оборудование и технологии, разработанные АО “KOMFORTS”.
Стремительно возрос объём производства фирмы (в настоящее время изготовлено 8500 водогрейных котлов различных модификаций). Производственное оборудование модернизировано и приспособлено в соответствии с международными стандартами.
На данный момент на предприятии установлены современные станки для металлообработки – резка металла плазмой, металлогибочный, вальцовочные станки, резка различных материалов водой под высоким давлением, лазерная резка, оборудование для сварки металлов.
 Думая об экологии АО «KOMFORTS»  своим преимуществом считает производство водогрейных котлов, работающих на БИОТОПЛИВЕ (древесные опилки, щепа, торфяные брикеты, древесные гранулы (пеллеты) и т.д.).  Один из способов замедления концентрации газов, которые способствуют созданию тепличного эффекта в атмосфере, является использование биомассы в качестве топлива. При сжигании биомассы объёмы выделяющегося углекислого газа имеют нейтральное влияние на окружающую среду. Поэтому  существенно уменьшается количество вредных выбросов и выполняются установленные директивы Евросоюза.


РЕАЛИЗАЦИЯ  ПРОДУКЦИИ АО «KOMFORTS»

 Реализация готовой продукции и услуг происходит не только на латвийском рынке, но и в России, Белоруссии, Швеции, Финляндии, Ирландии, Англии, Испании, Польше, Украине, Эстонии и Литве.



СЕРТИФИКАТЫ

АО “KOMFORTS”  успешно развивается и предлагает своим клиентам только качественную продукцию, о чём свидетельствуют достигнутые результаты и полученные сертификаты:
- сертификат соответствия Российским стандартам («РСТ»);
- сертификат соответствия Белорусским стандартам («GOST»);
- сертификат соответствия Украинским стандартам (UkrSEPRO);
- сертификат соответствия стандартам ЕС (97/23 EC (PED – Pressure equipment directive))
- сертификат системы управления АО “KOMFORTS”. Система управления соответствует требованиям стандарта ISO 9001:2000.

ГАРАНТИЯ

Учитывая опыт по производству теплотехнического оборудования и постоянное усовершенствование конструкций изделий, АО “KOMFORTS”  обеспечивает гарантию 2 года.


                                                                                                                   ВОДОГРЕЙНЫЕ КОТЛЫ

Водогрейный котёл на твёрдом топливе с топкой вулканного типа



Обозначение:
1. Отвод горячей воды
2. Горизонтальный водогрейный котёл
3. Теплоноситель (вода)
4. Конвективная часть
5. Топка
6. Дымовые газы
7. Дымовой затвор
8. Дверка для чистки
9. Дверка топки
10. Дверка для удаления золы (пепла)

Стальной, трубный, водогрейный котел «АК» состоит из двух частей: топки и конвективной части. Задние и боковые трубные регистры топки частично выложены шамотными кирпичами, что обеспечивает хорошее горение топлива повышенной влажности и увеличивает КПД котла. Конвективная часть состоит из трубы большого диаметра, в которую вварены дымогарные трубы диаметром 76 мм для вывода дымовых газов из топки. Для чистки дымогарных труб в передней части котла расположена дверка. Данная конструкция котлов позволяет в короткое время, не останавливая работу котла, производить его чистку. Это позволяет использовать котел с максимальным КПД.
Вода подается в котел через входной патрубок в нижней части корпуса. Вода из котла отводится через выходной патрубок, расположенный в верхней части корпуса котла. Сжигание топлива происходит на колосниковых решетках. Дымовые газы через конвективную часть и дымоходы выходят в дымовую трубу. Котлы имеют теплоизоляцию и обшиты окрашенной жестью. В качестве изоляционного материала используется каменная вата “PAROC HT-900”, выдерживающая температуру до +900о.
Дополнительная теплоизоляция котлов не требуется!
В котле предусмотрено место подсоединения вентилятора, если в нем есть необходимость.
На котле расположен термостат для подачи сигнала в случае перегрева теплоносителя в котле.
Есть варианты поставки твёрдотопливных водогрейных котлов мощностью от 150 кВт до 2 МВт в варианте, когда к котлу при необходимости можно подсоединить механизм подачи топлива для сжигания опилок и щепы в автоматическом режиме. Данная опция освобождает от необходимости постоянного нахождения у котла обслуживающего персонала. Процессом подачи топлива управляет пульт управления для котлов на сыпучем топливе “LOGO”.

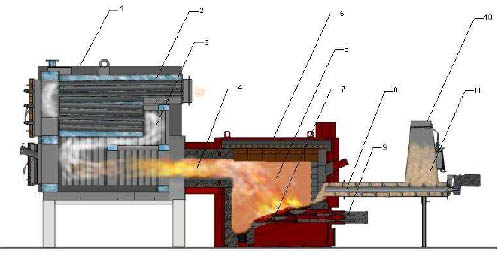

Принципиальная схема горения (предпоток с горизонтальным котлом)



Обозначение:
1. Горизонтальный водогрейный котёл
2. Теплоноситель (вода)
3. Дымовые газы
4. Соединение предтопка и котла
5. Предтопок
6. Камера горения
7. Наклонные подвижные колосники
8. Транспортёр подачи топлива
9. Гидроцилиндры подвижных колосников
10. Промежуточный бункер для топлива
11. Топливо





Принципиальная схема горения (предпоток с вертикальным котлом)



Обозначение:
1. Вертикальный водогрейный котёл
2. Дымовые газы
3. Вода
4. Соединение предтопка и котла
5. Предтопок
6. Камера горения
7. Наклонные подвижные колосники
8. Гидроцилиндры подвижных колосников



Преимущества топки с подвижными наклонными колосниками над топкой, вулканного типа
1. Эффективность сгорания топлива выше на 6% по сравнению с топкой типа «Вулкан», что составляет экономию топлива за сезон до 450 м3 щепы.
2. Возможность сжигать топливо низкого качества. Стоимость топлива уменьшается на 10-20%.
3. Можно сжигать топливо с примесью фракций увеличенных размеров до 100х50х50 мм.
4. Улучшенная система автоматического управления процессами горения, улучшает качество дымовых газов. Соответствует всем Европейским нормам.
5. Возможность управления котельной на расстоянии, через интернет.
6. Автоматизированная система удаления золы из топки уменьшает эксплуатационные расходы. Особенно важно, если сжигать кору с примесями песка (увеличивается количество золы).
7. В котельной работает один оператор в смене. Уменьшаются расходы на зарплату, поскольку котлы с «вулканной» топкой требуют двух операторов.
8. Улучшен контроль температуры в топке, что предотвращает спекание и течение золы и обрастанием стенок топки стеклом. Отпадает чистка обмуровки, что является тяжелым и трудоемким процессом. Поэтому уменьшаются эксплуатационные расходы (более 10 дней в году).
9. В системе подачи топлива не применяются винтовые транспортеры. Поэтому увеличивается надежность работы системы подачи топлива.
10. Автоматическая система управления контролирует количество подаваемого топлива в топку.

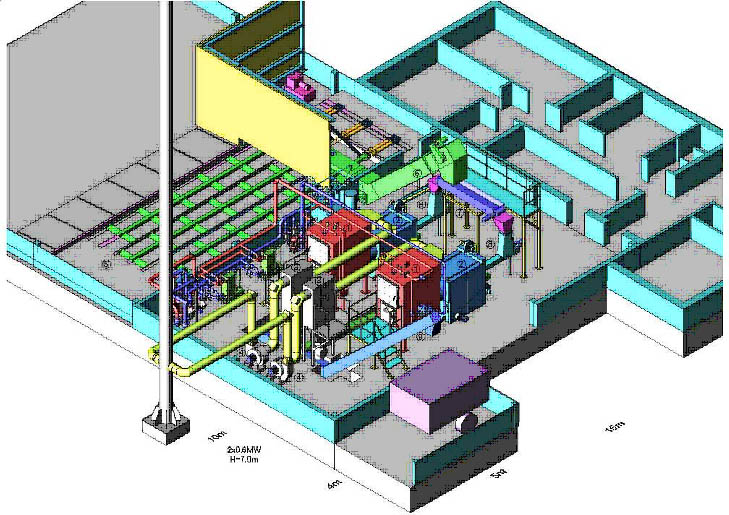

ПРИМЕР КОТЕЛЬНОЙ МОЩНОСТЬЮ 1.2 МВт НА СЫПУЧЕМ ТОПЛИВЕ


Обозначение:
1. Водогрейный котёл AK-600SE
2. Предтопок с наклонными подвижными колосниками KAP-495
3. Батарейный циклон МС - 1000
4. Дымосос  5.5 кВт
5. Склад топлива с подвижным полом и гидравлическими толкателями
6. Цепной лопаточный транспортёр
7. Распределительный ленточный транспортёр
8. Дозатор предтопка

В котельной установлены два водогрейных котла мощностью 0,6 МВт каждый.  Котлы работают  с предтопком с наклонными подвижными колосниками. При помощи гидравлических толкателей топливо со склада подается на цепной лопаточный транспортёр, который подает его дальше на ленточный распределительный транспортёр. Ленточный транспортёр работает в реверсивном режиме. Механизм подачи топлива оборудован датчиком уровня топлива, который через блок управления даёт команду транспортёру поддать топливо нужному предтопку. В предтопок топливо подаётся  шнеком. Процесс горения происходит на наклонно подвижных колосниках. В верхней зоне колосников топливо подсыхает, а в средней газифицируется и горит. Зола собирается в нижней части топки и с помощью шнекового транспортёра выводится в контейнер, или на транспортёр для удаления золы. Примарный воздух подаётся под колосники, а секундарный в место соединения предтопка с котлом. Количество подаваемого воздуха, в зависимости от количества и качества топлива, автоматически регулируется заслонками. Количество кислорода в дымовых газах контролируется кислородным зондом, который находится в дымоходе за котлом.   Температуру в топке (после 1100 0C начинается плавление пепла) регулирует термодатчик, установленный в топке. Когда температура в топке приближается к критической, уменьшается количество подаваемого топлива. Необходимое разряжение в топке регулирует дымосос, снабженный преобразователем частоты и датчиком разряжения. Обороты ротора дымососа автоматически регулируются в зависимости от разряжения в топке. Процесс горения в предтопке регулируется в зависимости от необходимой температуры воды на выходе из котла. При приближении температуры воды на выходе из котла к установленной,  уменьшается подача топлива и воздуха. Процесс горения контролируется и удерживается в пределах  ± 2oC от установленной температуры воды на выходе из котла.  Работа теплоэнергетического оборудования полностью автоматизирована. Пульт процессорного управления, возможно подключить к компьютеру и к сети Интернета. Удаление золы с котельной может осуществляться шнековым транспортёром и цепным лопаточным транспортёром. Расход топлива (опилки, щепа) при максимальной нагрузке составляет 1,8 – 2,2 m3/час.  Допустимая влажность топлива в приделах 35 … 55%.

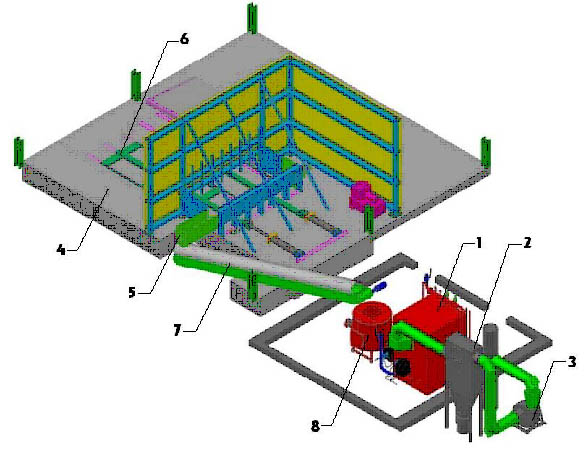

ПРИМЕР КОТЕЛЬНОЙ МОЩНОСТЬЮ 500 кВт НА СЫПУЧЕМ ТОПЛИВЕ (КОТЁЛ С ТОПКОЙ ВУЛКАННОГО ТИПА)




Обозначение:
1. Водогрейный котёл AK-500S
2. Батарейный циклон МС - 500
3. Дымосос SV- 8.5
4. Склад топлива
5. Винтовой транспортёр
6. Подвижный пол с гидравлическими толкателями
7. Ленточный транспортёр
8. Механизм подачи топлива КРМ-08

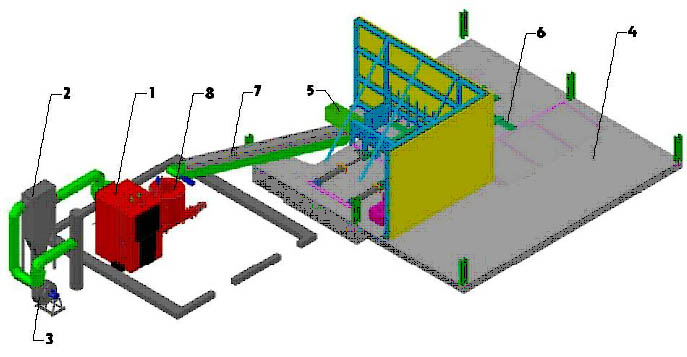

Обозначение:
1. Водогрейный котёл AK-500S
2. Батарейный циклон МС - 500
3. Дымосос SV- 8.5
4. Склад топлива
5. Винтовой транспортёр
6. Подвижный пол с гидравлическими толкателями
7. Ленточный транспортёр
8. Механизм подачи топлива КРМ-08



Данное оборудование хорошо себя зарекомендовало в России, Украине, Швеции, Финляндии, Ирландии, Англии, Испании, Польше, Латвии, Эстонии и Литве.
Более подробную информацию по оборудованию фирмы KOMFORTS, вы можете узнать у официального эксклюзивного дилера в Республике Беларусь – фирмы ООО «ЭСА»
Возможна поставка котельного оборудования фирмы KOMFORTS в комплекте с сушильными камерами итальянской фирмы INCOPLAN, Италия.

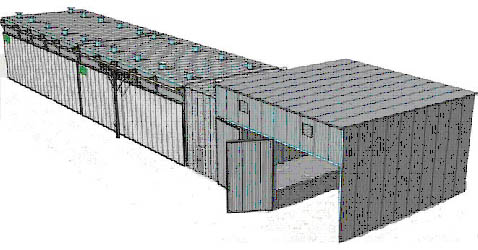

НАЧИНАЯ С 2009 ГОДА В БЕЛАРУСИИ ВОЗМОЖНЫ КОМПЛЕКСНЫЕ ПОСТАВКИ СУШИЛЬНЫХ КОМПЛЕКСОВ ПОД КЛЮЧ !!!

(СУШИЛЬНАЯ КАМЕРА+ДИСПЕТЧЕРСКАЯ+КОТЕЛЬНОЕ ПОМЕЩЕНИЕ ИЗ ЛЕГКИХ МЕТАЛЛОКОНСТРУКЦИЙ+КОТЕЛЬНОЕ ОБОРУДОВАНИЕ)



Монтаж, пуско-наладку и обучения персонала осуществляют техники компании ООО «ЭСА», прошедшие обучение на заводах изготовителях оборудования и имеющие соответствующие сертификаты!!!
